Message par Admin le Lun 24 Juin - 18:25

Hello
Voici une liste de photos qui légende les différents joints qu'on peut trouver dans une pochette
Merci à Marmuan d'avoir eu l'idée et pour les photos

(j'ai commencé à terminer de remplir les légendes si vous avez des idées...)





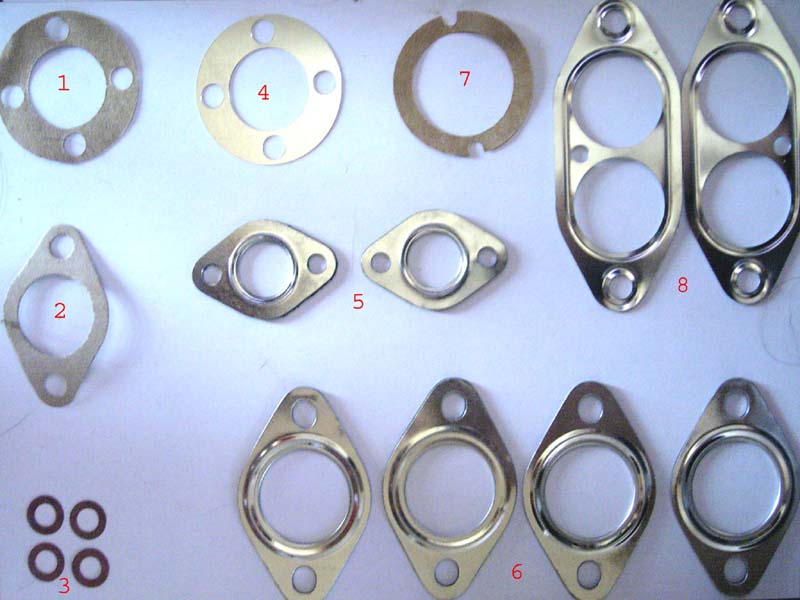

Legende :

1: Joints radiateurs
2: Embase radiateur d'huile
3: Embase radiateur d'huile
4: Tige culbuteurs
5: Goujons assemblage demi carters
6: Embase radiateur d'huile
7:
8: Admission 1200 simple admission
9: Joint pied d'allumeur
10: Admission 1300 et 1600 simple admission
11: Joint torique en bout de vilebrequin
12:



Legende :

1: joint de vilebrequin entre volant moteur
2: joint de pipe de carbu
3:
4: cale de vilbrequin entre volant moteur
5: joint de rechauffage pipe d'admission
6: echappement
7: joint entre pied de dynamo et boite de reniflard origine
8: admission culasse/pipe



Legende :

1: pompe a huile exterieur
2: pompe a huile pied moule
3: pompe a huile interieur
4: joint pied dynamo 1er
5: embase pied de dynamo 2eme
6: joint pied de dynamo 3eme
7: pompe a essence entre bachelite et pompe
8: pompe a essence entre carter et bachelite



Legende :

1: embase cylindre/carter
2: pompe a huile pied moule
